成品单体电池测试系统

应用领域

    大专院校、科研机构、电池材料生产及电池生产企业各种电池、模拟电池、半电池、超级电容器等相关电化学方面的测试

 测试项目

       充放电曲线、充放电效率、电池容量、比容量、循环寿命、容量衰减曲线、DCIR内阻、过充过放测试、温度与容量的测试、工况模拟等性能等参数测试。

型号Model	BT2018B

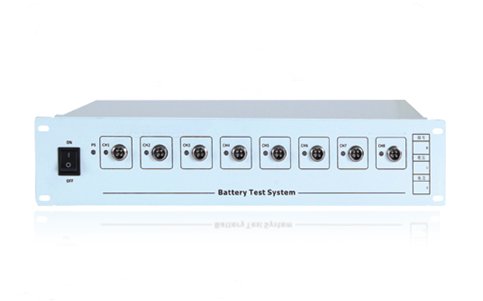

产品图
产品尺寸	长×深×高=49cm×34cm×10.5cm
通道数	8通道/台，可独立编程，互不干扰，每台计算机可接入256台。
量程范围	充电电压：0V---5V  放电电压：2V---5V； 充电电流：5mA---5A
测量精度	电压精度：±0.05%FS；电流精度：±0.05%FS；稳定度：±0.05%FS
箱体结构	箱体采用镀锌板材质，表面喷塑处理工艺
CPU	ARM系列，32位
DA/AD	16位/24位
控制方式	恒流源与恒压源采用双闭环结构，高精度线性调整
散热方式	风冷，风机转速支持程控、温控、全速三种模式可选
通讯方式	USB/RS485，采用光电隔离技术，并且软件可自动搜寻接入计算机的所有设备
基准特性	采用美国专用基准集成芯片；温度系数：5ppm/℃（**值）
接入方式	四线制，鳄鱼夹夹具、聚合物夹具等（用户可选）
输入阻抗	≥10GΩ（静置状态下漏电流<0.1nA，停电状态下电池与设备完全断开）
软件特性	C#平台开发，WIN10风格，平面化设计，适应现在流行操作习惯
测试方案特性	方案脚本独立(可任意拷贝、创建、修改、删除等)、循环控制,数据分析,数据库集中管理,实时曲线、曲线比较等
模式编辑特性	根据运行模式智能判断逻辑关系，提示错误操作，并自动填入主参数及截止条件参数，也可手动修改
模式操作特性	启动、停止、续接启动、强制跳转、参数重置、变更通道等
运行模式	静置、恒流充电、恒流放电、恒压充电、恒阻放电、恒功率充电、恒功率放电、倍率充电、倍率放电
显示位数	6位有效数字（电压:×.×××××；电流：×.×××××）
DCIR测试	支持定点进行DCIR的计算
截止条件	终止电压、电流、容量、时间、负斜率等
数据展现方式	座标曲线（X、Y座标可自定义）、图形、数据列表（过程、明细分层），测试结果直接以“法拉”为单位
测试事件记录	对测试过程中所有测试事件具有记录功能，如：运行、停止、保护信息、参数重置、通道变更、在线校准等
循环嵌套	具有嵌套循环功能，**支持3层嵌套
循环次数	1-99999次
数据采样方式	时间变化△t：10ms---3600S；电压变化△U：1mV---50V；电流变化△I：10uA--5000mA
数据采样频率	1条数据/秒（有效数据）
数据导出	可导成EXCEL、TXT、图形
数据另存	支持单个或多个数据另存，多个数据另存自动新建文件夹，文件名自动加入启动时间及箱号和通道号
保护条件	延迟保护、过压、欠压、过流、过容、过温、单体过压、单体欠压、（单体过温保护*）等，
运行保护	支持停电保护、通讯间断保护、电脑死机保护、系统死机保护
报警方式	测试完成提醒、安全保护报警、异常错误报警、弹幕提示信息
软件升级	支持网络远程推送，在线升级
